絕緣柵雙*晶體管(IGBT)
1、IGBT的定義
IGBT(Insulated Gate Bipolar Transistor)是一種復合全控型電壓驅動式功率半導體器件，通過結合MOSFET的高輸入阻抗和BJT的低導通壓降特性實現高效電能控制。在固態繼電器中，它作為核心開關元件，具有三端結構(集電*、發射*、柵*)，其中柵*通過二氧化硅絕緣層實現電氣隔離。
2、IGBT的工作原理
?2.1復合結構特性
? 輸入側采用MOSFET柵*控制結構；
? 輸出側繼承BJT的雙*導電特性；
? 形成PNPN四層半導體結構；
?2.2導通機制?
? 柵*施加正向電壓時形成導電溝道；
? 電子注入N-漂移區引發空穴注入效應；
? 產生雙*載流子傳導降低導通電阻；
?2.3關斷特性?
? 柵*電壓撤除后存在少子存儲效應；
? 關斷時間受載流子復合速率影響；
3、IGBT在SSR中的作用
?3.1高性能開關功能
? 支持kHz級高頻開關操作；
? 導通壓降低至1.5-3V(比MOSFET低50%以上)；
? 耐壓能力達1200-6500V；
?3.2驅動隔離設計?
? 柵*驅動功率<1W(僅為BJT的1/10)；
? 可與光耦/變壓器隔離驅動配合使用；
?3.3特殊應用優勢?
? 內置續流二*管處理感性負載；
? 支持PWM精確控制；
? 工作結溫可達150℃；
?3.4系統保護特性?
? 集成溫度傳感功能；
? 短路耐受時間達10μs級；
IGBT型SSR特別適用于變頻器、UPS等需要高頻開關的場合?，F(xiàn)代智能SSR采用IGBT模塊化設計，將多個芯片并聯實現數百安培電流承載能力。其復合結構特性使SSR兼具快速響應和低導通損耗的優勢。
RC吸收電路
固態繼電器(SSR)中的RC吸收電路是一種重要的保護電路，主要用于抑制開關過程中的電壓浪涌和電磁干擾。它由電阻(R)和電容(C)串聯組成，并聯在SSR的輸出端或開關器件兩端。它屬于無源緩沖電路，通過吸收瞬態能量來保護半導體器件免受電壓尖峰損害。
1.工作原理
? ?開關斷開時?：寄生電感中儲存的能量會向寄生電容充電，同時通過吸收電阻對吸收電容充電。吸收電阻增大了等效阻抗，相當于增加了開關的并聯電容容量，從而抑制電壓浪涌。
? ?開關閉合時?：吸收電容通過開關放電，放電電流被吸收電阻限制，避免產生過大電流沖擊。
? ?過零控制配合?：在交流型SSR中，RC電路與過零控制電路協同工作，在電壓過零點完成通斷操作，進一步減少諧波干擾。
2.核心作用
? ?抑制電壓上升率(dv/dt)?：利用電容兩端電壓不能突變的特性，限制開關器件兩端的電壓變化速率，防止誤觸發或擊穿。
? ?阻尼振蕩?：串聯電阻可消耗RLC電路中的振蕩能量，防止因諧振產生過電壓損壞晶閘管等器件。
? ?吸收浪涌能量?：當電路存在感性負載（如變壓器漏感）時，吸收突波電壓和電流尖峰。
? ?降低射頻干擾?：減少開關過程中產生的高頻噪聲對電網和其他設備的電磁干擾。
3.典型應用場景
? 保護雙向可控硅等開關器件免受電源尖峰沖擊。
? 交流型SSR中與過零控制電路配合使用。
? 高感性負載（如電機、繼電器線圈）的開關保護。
RC吸收電路是確保SSR可靠運行的關鍵設計，需根據具體負載特性調整參數。

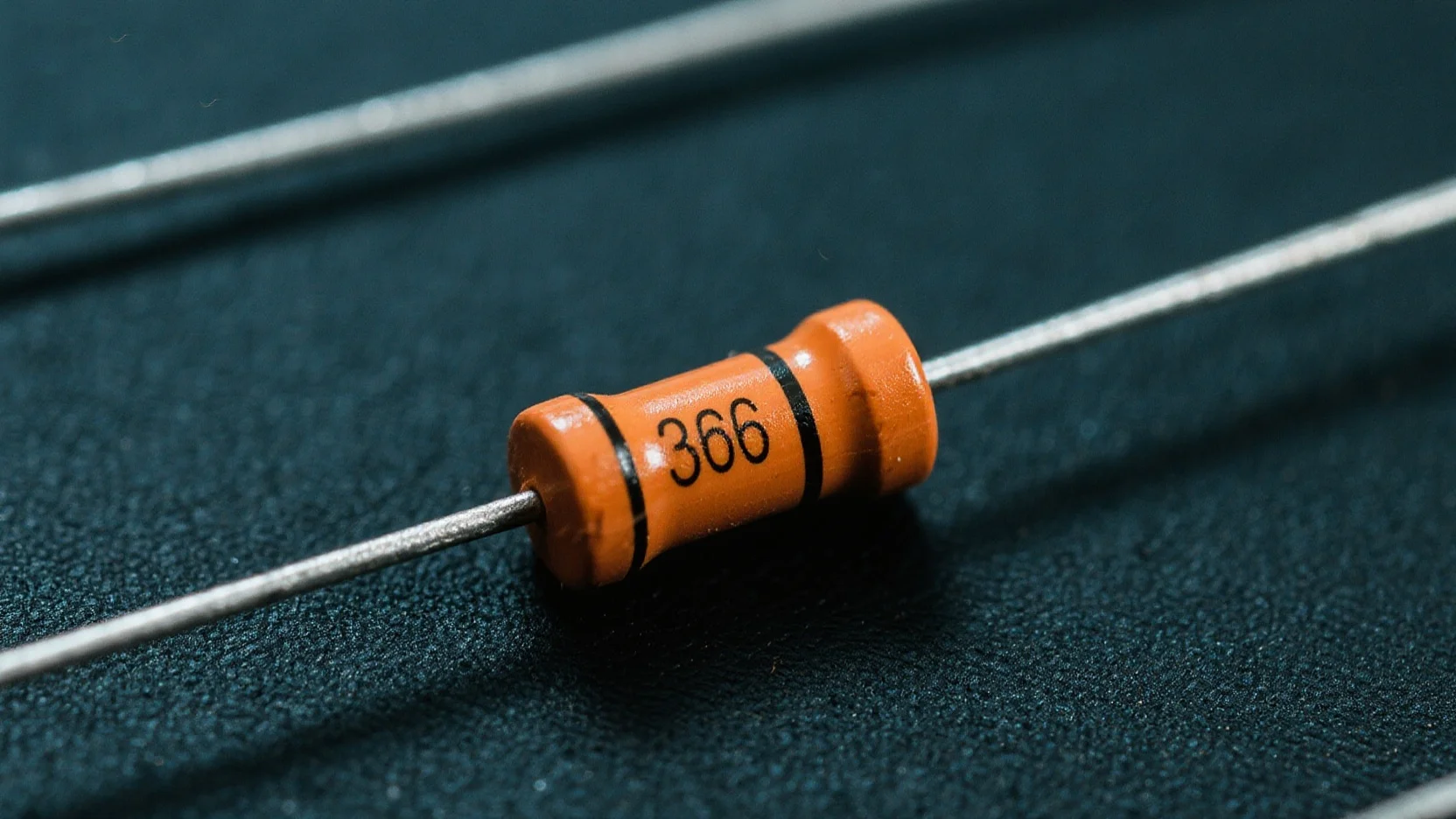

壓敏電阻
壓敏電阻（Varistor）是一種非線性電阻器件，其電阻值會隨外加電壓的變化而顯著改變。在SSR中通常采用氧化鋅(ZnO)壓敏電阻，并聯在輸出端或開關器件兩端，作為過電壓保護的核心元件。
1. 工作原理
? ?電壓鉗位特性?：當兩端電壓低于閾值時呈高阻態（兆歐級），當電壓超過額定值（如AC380V型SSR常用470V壓敏電阻）時迅速轉為低阻態（歐姆級），形成泄放通道。
? ?能量吸收機制?：利用半導體材料的非線性伏安特性，將浪涌能量轉化為熱能消耗，響應時間可達納秒級。
? ?自恢復特性?：過電壓消失后自動恢復高阻狀態，無需人工干預。
2. 在SSR中的核心作用
3.典型應用場景
? ?交流型SSR?：與RC吸收電路配合使用，形成雙重保護（壓敏電阻主攻高壓浪涌，RC電路抑制高頻振蕩）
? ?感性負載控制?：特別適用于電機、變壓器等易產生反電動勢的負載
? ?惡劣電網環境?：電網波動大或雷擊多發地區的設備保護
壓敏電阻與RC吸收電路在SSR中常構成互補保護體系：前者應對高壓大能量浪涌，后者處理高頻低能量振蕩。實際應用中需根據負載特性（如電機啟停電流倍數）進行參數匹配。
