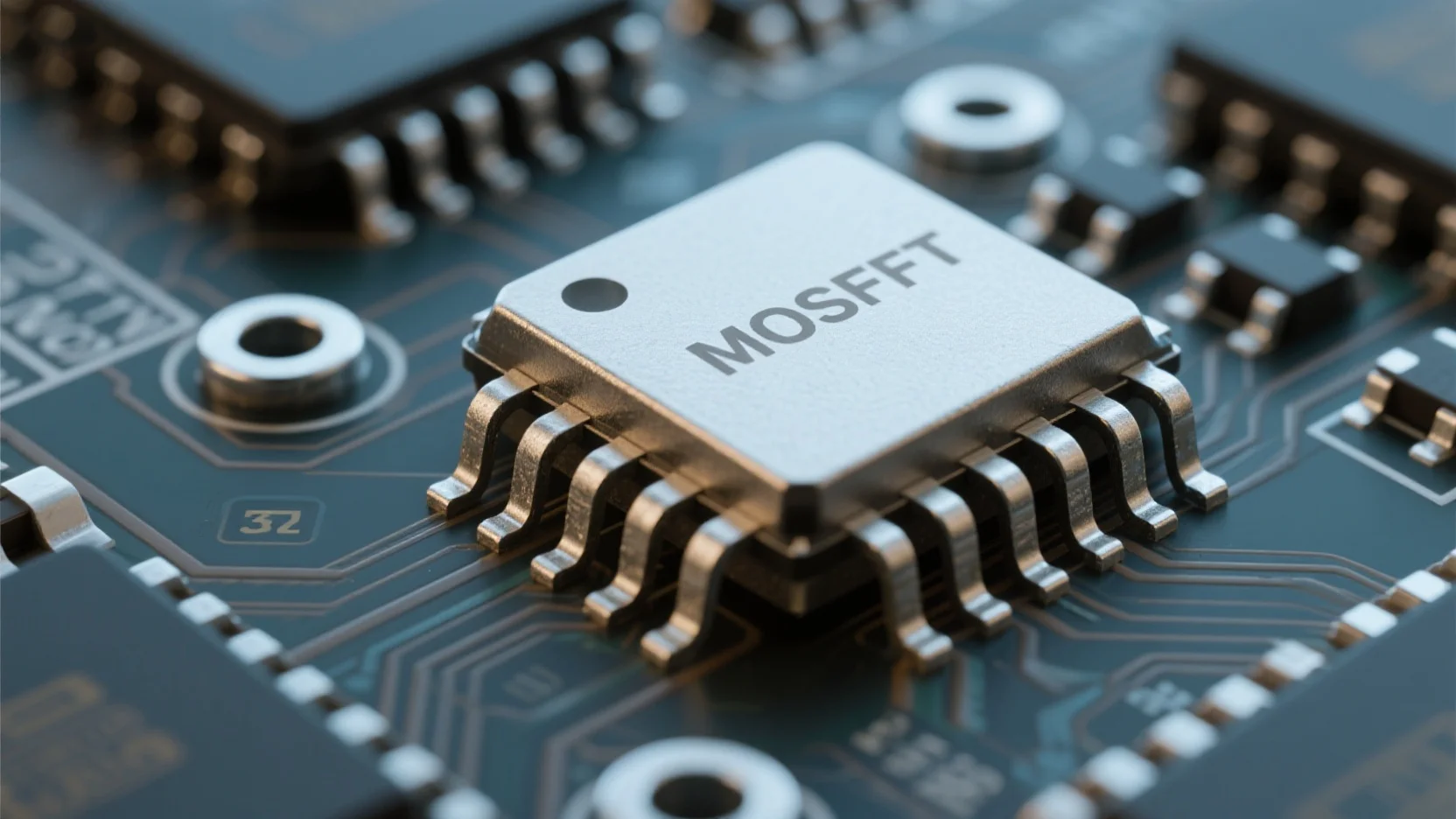

MOSFET的定義
1、MOSFET的定義
MOSFET(金屬氧化物半導體場效應晶體管)是一種電壓控制型半導體器件，通過柵*電壓調節源漏*間導電溝道的形成與消失來實現開關功能。在固態繼電器中主要采用功率MOSFET作為核心開關元件。
2、MOSFET的工作原理
?2.1結構特性?：
? 由柵*(G)、源*(S)和漏*(D)三端構成；
? 柵*與溝道間通過氧化層隔離，形成*高輸入阻抗(10^9~10^12Ω)；
?2.2導通機制?：
? 當柵源電壓(V_GS)超過閾值電壓時，形成導電溝道；
? N溝道增強型需正電壓，P溝道需負電壓觸發；
?2.3雙向?qū)ㄌ匦?/span>?：
? 特殊結構可實現源漏*雙向?qū)ΨQ導通；
? 通過體二*管實現反向電流通路；
3、MOSFET在SSR中的作用
3.1?核心開關功能?：
? 替代機械觸點實現無火花通斷；
? 典型開關速度達微秒級，比機械繼電器快1000倍以上；
?3.2光電隔離驅動?：
? 與光耦組合構成完整SSR模塊；
? 輸入側LED激發光敏元件控制柵*電壓；
?3.3特殊應用優勢?：
? 直流SSR**器件，導通電阻可低至毫歐級；
? 支持高頻開關(可達MHz級)；
?3.4保護特性?：
? 內置體二*管可吸收感性負載的反向電動勢；
? 配合散熱設計可實現數十安培電流承載；
MOSFET型SSR因其無觸點、長壽命(可達10^8次操作)和抗震動等特性，已成為工業自動化領域的**開關器件。

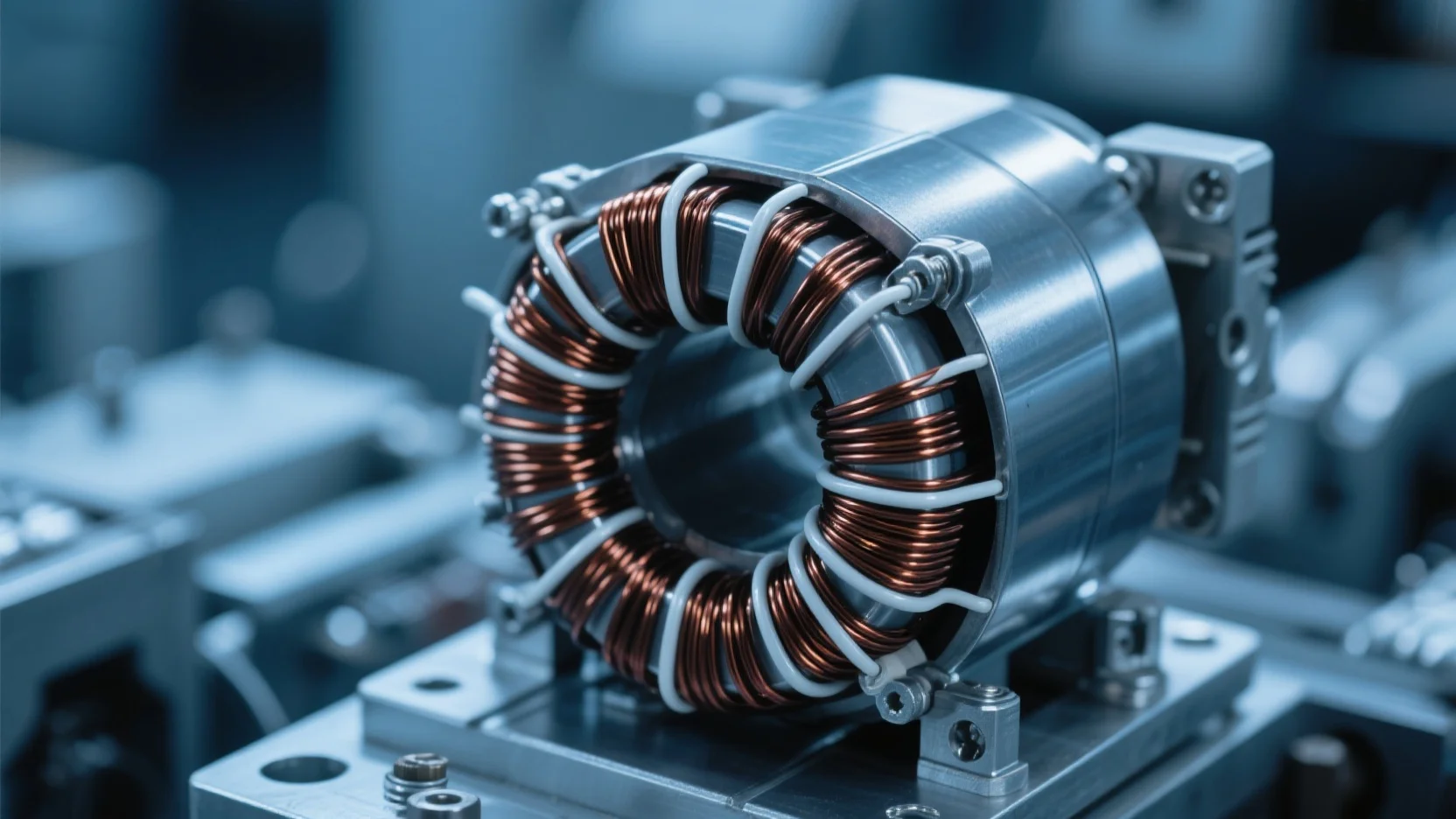

高頻變壓器
1、高頻變壓器的定義
高頻變壓器是工作頻率顯著高于工頻(50/60Hz)的電磁能量轉換器件，通常工作在kHz至MHz頻段。在固態繼電器中，它采用非晶納米晶等特殊鐵心材料，通過高頻電磁感應實現電氣隔離與能量傳輸。
2、高頻變壓器的工作原理
?2.1電磁感應機制?：
? 初級線圈通入高頻交流電時，鐵心產生交變磁通；
? 次級線圈通過磁耦合感應出電勢，實現能量傳遞；
?2.2材料特性要求?：
? 采用低損耗鐵基非晶/納米晶合金材料；
? 具有高磁導率和穩定溫度特性；
?2.3與傳統變壓器區別?：
? 工作頻率提升100-1000倍；
? 體積縮小至傳統變壓器的1/5-1/10；
3、高頻變壓器在SSR中的作用
?3.1核心隔離功能?：
? 實現控制端與負載端的安全隔離(耐壓可達2.5-5kV)；
? 通過磁耦合替代光耦，適合大功率場合；
?3.2能量傳輸特性?：
? 傳輸效率可達90-95%，遠高于光耦方案；
? 支持雙向能量流動設計；
3.3?特殊應用優勢?：
? 在固態變壓器(SST)中實現高頻電能轉換；
? 配合MOSFET/IGBT實現納秒級開關響應；
?3.4系統集成特性?：
? 模塊化設計可與散熱結構一體化集成；
? 支持多繞組輸出實現復雜控制邏輯；
當前非晶納米晶鐵心技術已突破傳統高頻變壓器的容量限制，單模塊功率可達數十kVA，為SSR向大功率方向發展提供了關鍵技術支撐。這種變壓器在200kHz高頻下仍能保持穩定工作，顯著提升了固態繼電器的功率密度和可靠性。
